七、变频器的组成
变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。
整流单元将工作频率固定的交流电转换为直流电。
高容量电容存储转换后的电能。

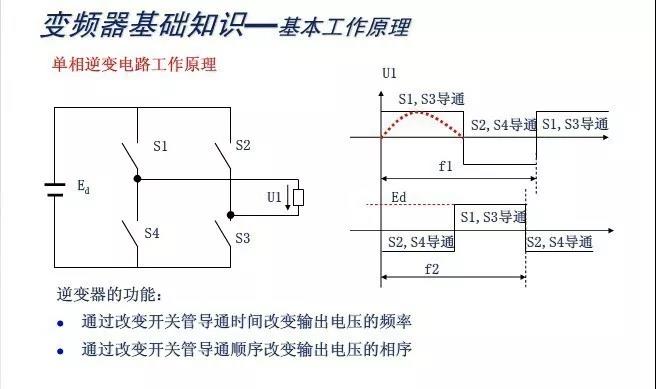

逆变器由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。
控制器按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。
变频器的历史
变频技术诞生背景是交流电机无级调速的广泛需求。传统的直流调速技术因体积大故障率高而应用受限。
20世纪60年代以后，电力电子器件普遍应用了晶闸管及其升级产品。但其调速性能远远无法满足需要。
□ 20世纪70年代开始，脉宽调制变压变频(PWM－VVVF)调速的研究得到突破，20世纪80年代以后微处理器技术的完善使得各种优化算法得以容易的实现。
□ 20世纪80年代中后期，美、日、德、英等发达国家的 VVVF变频器技术实用化，商品投入市场，得到了广泛应用。*早的变频器可能是日本人买了英国**研制的。不过美国和德国凭借电子元件生产和电子技术的优势，高端产品迅速抢占市场。
□步入21世纪后，国产变频器逐步崛起，现已逐渐抢占高端市场。
变频器的分类
按变换的环节分类
（1）交-直-交变频器，则是先把工频交流通过整流器变成直流，然后再把直流变换成频率电压可调的交流，又称间接式变频器，是目前广泛应用的通用型变频器。
（2）可分为交-交变频器，即将工频交流直接变换成频率电压可调的交流，又称直接式变频器；
按直流电源性质分类
（1）电压型变频器
电压型变频器特点是中间直流环节的储能元件采用大电容，负载的无功功率将由它来缓冲，直流电压比较平稳，直流电源内阻较小，相当于电压源，故称电压型变频器，常选用于负载电压变化较大的场合。
（2）电流型变频器
电流型变频器特点是中间直流环节采用大电感作为储能环节，缓冲无功功率，即扼制电流的变化，使电压接近正弦波，由于该直流内阻较大，故称电流源型变频器（电流型）。电流型变频器的特点（优点）是能扼制负载电流频繁而急剧的变化。常选用于负载电流变化较大的场合。
按主电路工作方法
电压型变频器、电流型变频器
按照工作原理分类
可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等；
按照开关方式分类
可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器；
按照用途分类
可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。此外，变频器还可以按输出电压调节方式分类，按控制方式分类，按主开关元器件分类，按输入电压高低分类。
按变频器调压方法
PAM变频器是一种通过改变电压源Ud 或电流源Id的幅值进行输出控制的。
PWM变频器方式是在变频器输出波形的一个周期产生个 脉冲波个脉冲，其等值电压为正弦波，波形较平滑。
按工作原理分
U/f控制变频器（VVVF控制）、SF控制变频器（转差频率控制）、VC控制变频器（Vectory Control 矢量控制)
按国际区域分类
欧国产变频器；美变频器、日本变频器、韩国变频器、台湾变频器、香港变频器
按电压等级分类
高压变频器、中压变频器、低压变频器。
八、变频器节能效果
变频器节能主要表现在风机、水泵的应用上。为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。当电机不能在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。
由流体力学可知，P（功率）＝Q（流量）×H（压力），流量Q与转速N的一次方成正比，压力H与转速N的平方成正比，功率P与转速N的立方成正比，如果水泵的效率一定，当要求调节流量下降时，转速N可成比例的下降，而此时轴输出功率P成立方关系下降。即水泵电机的耗电功率与转速近似成立方比的关系。所队当所要求的流量Q减少时，可调节变频器输出频率使电动机转速n按比例降低。这时，电动机的功率P将按三次方关系大幅度地降低，比调节挡板、阀门节能40％一50％，从而达到节电的目的。
以上海正艺信息科技有限公司生产的变频器应用到风机水泵型负载的节能的例子来说：一台离心泵电机功率为55千瓦，当转速下降到原转速的4/5时，其耗电量为28.16千瓦，省电48.8％，当转速下降到原转速的l／2时，其耗电量为6.875千瓦，省电87.5％。
8．1、功率因数补偿节能
无功功率不但增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗在线路当中，设备使用效率低下，浪费严重，使用变频调速装置后，由于变频器内部滤波电容的作用，从而减少了无功损耗，增加了电网的有功功率。
8．2、软启动节能
电机硬启动对电网造成严重的冲击，而且还会对电网容量要求过高，启动时产生的大电流和震动时对挡板和阀门的损害极大，对设备、管路的使用寿命极为不利。而使用变频节能装置后，利用变频器的软启动功能将使启动电流从零开始，*大值也不超过额定电流，减轻了对电网的冲击和对供电容量的要求，延长了设备和阀门的使用寿命。节省了设备的维护费用。
九、变频器的节能原理分析
9.1 变频节能
变频器节能主要表现在风机、水泵的应用上。重庆钢铁炼钢厂有大量的风机类水泵类负载，这类负载由流体力学可知，p(功率)＝Q(流量)×H(压力)，流量Q与转速N的一次方成正比，压力H与转速N的平方成正比，功率P与转速N的立方成正比，如果水泵的效率一定，当要求调节流量下降时，转速N可成比例的下降，而此时轴输出功率P成立方关系下降。即水泵电机的耗电功率与转速近似成立方比的关系。所以当所要求的流量Q减少时，可调节变频器输出频率使电动机转速n按比例降低，转速控制方式在低速小流量时，仍可使泵机高效率运行。这时，电动机的功率p将按三次方关系大幅度地降低，比调节挡板、阀门节能40％～50％，从而达到节电的目的。为了保证生产的可靠性，各种生产机械在设计配用动力驱动时，都留有一定的富余量。当电机不能在满负荷下运行时，除达到动力驱动要求外，多余的力矩增加了有功功率的消耗，造成电能的浪费。风机、泵类等设备传统的调速方法是通过调节入口或出口的挡板、阀门开度来调节给风量和给水量，其输入功率大，且大量的能源消耗在挡板、阀门的截流过程中。当使用变频调速时，如果流量要求减小，通过降低泵或风机的转速即可满足要求。例如:一台离心泵电机功率为55千瓦，当转速下降到原转速的4/5时，其耗电量为28.16千瓦，省电48.8％，当转速下降到原转速的l／2时，其耗电量为6.875千瓦，省电87.5％。
9.2 功率因数补偿节能
无功功率不但增加线损和设备的发热，更主要的是功率因数的降低导致电网有功功率的降低，大量的无功电能消耗线路当中，设备使用效率低下，浪费严重，使用变频调速装置后，由于变频器内部滤波电容的作用，从而减少了无功损耗，增加了电网的有功功率。
9.3 软启动节能
电机硬启动对电网造成严重的冲击，而且还会对电网容量要求过高，启动时产生的大电流和震动时对挡板和阀门的损害极大，对设备、管路的使用寿命极为不利。而使用变频节能装置后，利用变频器的软启动功能将使启动电流从零开始，*大值也不超过额定电流，减轻了对电网的冲击和对供电容量的要求，延长了设备和阀门的使用寿命。节省了设备的维护费用。
十、变频器的故障原因及预防措施
变频器由主回路、电源回路、IPM驱动及保护回路、冷却风扇等几部分组成。其结构多为单元化或模块化形式。由于使用方法不正确或设置环境不合理，将容易造成变频器误操作及发生故障，或者无法满足预期的运行效果。为防患于未然，事先对故障原因进行认真分析尤为重要。
1.1 主回路常见故障分析
主回路主要由三相或单相整流桥、平滑电容器、滤波电容器、IPM逆变桥、限流电阻、接触器等元件组成。其中许多常见故障是由电解电容引起。电解电容的寿命主要由加在其两端的直流电压和内部温度所决定，在回路设计时已经选定了电容器的型号，所以内部的温度对电解电容器的寿命起决定作用。电解电容器会直接影响到变频器的使用寿命，一般温度每上升10 ℃，寿命减半。因此一方面在安装时要考虑适当的环境温度，另一方面可以采取措施减少脉动电流。采用改善功率因数的交流或直流电抗器可以减少脉动电流，从而延长电解电容器的寿命。
在电容器维护时，通常以比较容易测量的静电容量来判断电解电容器的劣化情况，当静电容量低于额定值的80%，绝缘阻抗在5 MΩ以下时，应考虑更换电解电容器。
1.2 主回路典型故障分析
故障现象：变频器在加速、减速或正常运行时出现过电流跳闸。
首先应区分是由于负载原因，还是变频器的原因引起的。如果是变频器的故障，可通过历史记录查询在跳闸时的电流，超过了变频器的额定电流或电子热继电器的设定值，而三相电压和电流是平衡的，则应考虑是否有过载或突变，如电机堵转等。在负载惯性较大时，可适当延长加速时间，此过程对变频器本身并无损坏。若跳闸时的电流，在变频器的额定电流或在电子热继电器的设定范围内，可判断是IPM模块或相关部分发生故障。首先可以通过测量变频器的主回路输出端子U、V、W，分别与直流侧的P、N端子之间的正反向电阻，来判断IPM模块是否损坏。如模块未损坏，则是驱动电路出了故障。如果减速时IPM模块过流或变频器对地短路跳闸，一般是逆变器的上半桥的模块或其驱动电路故障；而加速时IPM模块过流，则是下半桥的模块或其驱动电路部分故障，发生这些故障的原因，多是由于外部灰尘进入变频器内部或环境潮湿引起。
1.3 控制回路故障分析
控制回路影响变频器寿命的是电源部分，是平滑电容器和IPM电路板中的缓冲电容器，其原理与前述相同，但这里的电容器中通过的脉动电流，是基本不受主回路负载影响的定值，故其寿命主要由温度和通电时间决定。由于电容器都焊接在电路板上，通过测量静电容量来判断劣化情况比较困难，一般根据电容器环境温度以及使用时间，来推算是否接近其使用寿命。
电源电路板给控制回路、IPM驱动电路和表面操作显示板以及风扇等提供电源，这些电源一般都是从主电路输出的直流电压，通过开关电源再分别整流而得到的。因此，某一路电源短路，除了本路的整流电路受损外，还可能影响其他部分的电源，如由于误操作而使控制电源与公共接地短接，致使电源电路板上开关电源部分损坏，风扇电源的短路导致其他电源断电等。一般通过观察电源电路板就比较容易发现。
辑控制电路板是变频器的核心，它集中了CPU、MPU、RAM、EEPROM等大规模集成电路，具有很高的可靠性，本身出现故障的概率很小，但有时会因开机而使全部控制端子同时闭合，导致变频器出现EEPROM故障，这只要对EEPROM重新复位就可以了。
IPM电路板包含驱动和缓冲电路，以及过电压、缺相等保护电路。从逻辑控制板来的PWM信号，通过光耦合将电压驱动信号输入IPM模块，因而在检测模快的同时，还应测量IPM模块上的光耦。
除上述几点外，定期检查变频器的空气滤清器及冷却风扇也是非常必要的。对于特殊的高寒场合，为防止微处理器因温度过低不能正常工作，应采取设置空气加热器等必要措施。
此外，由于变频器的软件开发更加完善，可以预先在变频器的内部设置各种故障防止措施，并使故障化解后，仍能保持继续运行，例如：对自由停车过程中的电机进行再启动；对内部故障自动复位并保持连续运行；负载转矩过大时，能自动调整运行曲线，能够对机械系统的异常转矩进行检测。
造成变频器故障的原因是多方面的，只有在实践中，不断摸索总结，才能及时消除各种各样的故障。
